Podemos destacar três razões para o uso de transformadores em paralelo.

Voltar ao Topo

Se essa condição não for exatamente atendida, ou seja, supondo dois transformadores A e B que apresentem diferença em suas relações de tensão ou transformação, ainda assim a operação paralela é possível.

Aplicando a mesma tensão primária aos transformadores em paralelo e, sendo as relações de transformação desiguais, as FEMs nos enrolamentos secundários não serão iguais. Devido a esta desigualdade de FEMs induzidas nos enrolamentos secundários, haverá, mesmo sem carga, uma corrente circulante fluindo de um enrolamento secundário (com FEM induzida mais alta) para os outros enrolamentos secundários (com menor FEM induzida). Em outras palavras, haverá correntes circulantes entre os enrolamentos secundários e, consequentemente, também entre os enrolamentos primários quando os terminais secundários estiverem conectados em paralelo.

A impedância dos transformadores é pequena, de modo que uma pequena diferença percentual de tensão pode ser suficiente para circular uma corrente considerável e causar perda adicional de I²R. Quando a carga for aplicada no lado secundário de tal associação de transformadores, a corrente circulante tenderá a produzir condições de carregamento desiguais nos transformadores. Portanto, pode ser impossível alimentar a carga na saída do grupo conectado em paralelo sem que um dos transformadores se torne excessivamente quente. Ignorar esse fato pode resultar em problemas, como curtos-circuitos, sobrecargas e operação ineficiente, comprometendo a confiabilidade e segurança do sistema.

Voltar ao Topo

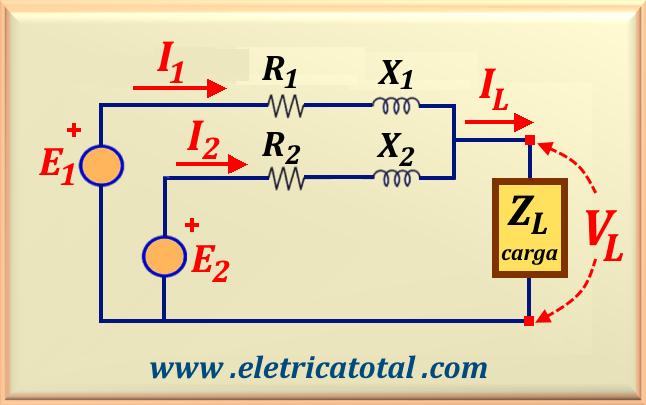

As exigências das condições acima são conhecidas como condição ideal ou caso ideal. A Figura 97-01 mostra o circuito equivalente dos dois transformadores em paralelo.

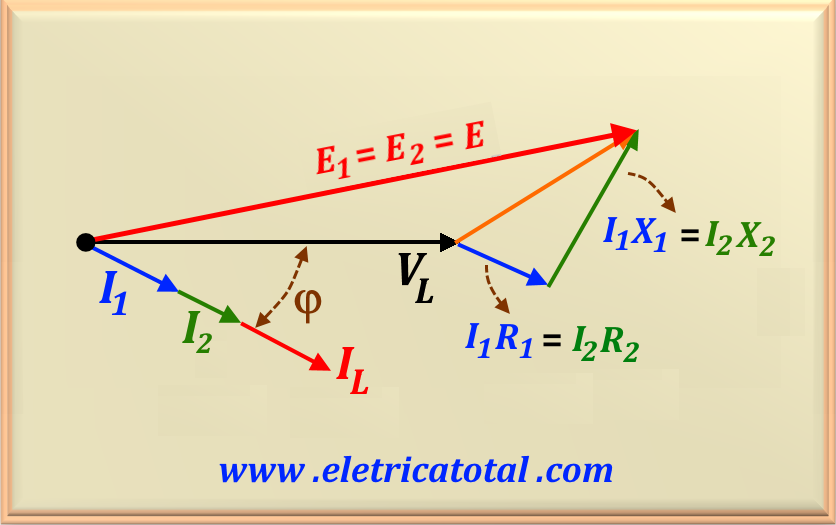

Neste caso, quando não há carga, a tensão em ambos os secundários tem o mesmo módulo e a mesma fase, ou seja, a diferença de fase entre E₁ e E₂ é zero. No entanto, isso só é possível se os valores das correntes de magnetização dos dois transformadores forem muito próximos. Nessas condições, é possível conectar os dois transformadores em paralelo, pois, na ausência de carga, nenhuma corrente circulará entre os enrolamentos. A Figura 97-03 mostra o diagrama do circuito equivalente ilustrado na Figura 97-01, em que os transformadores conectados em paralelo estão compartilhando a corrente de carga, I_L, representando duas impedâncias em paralelo.

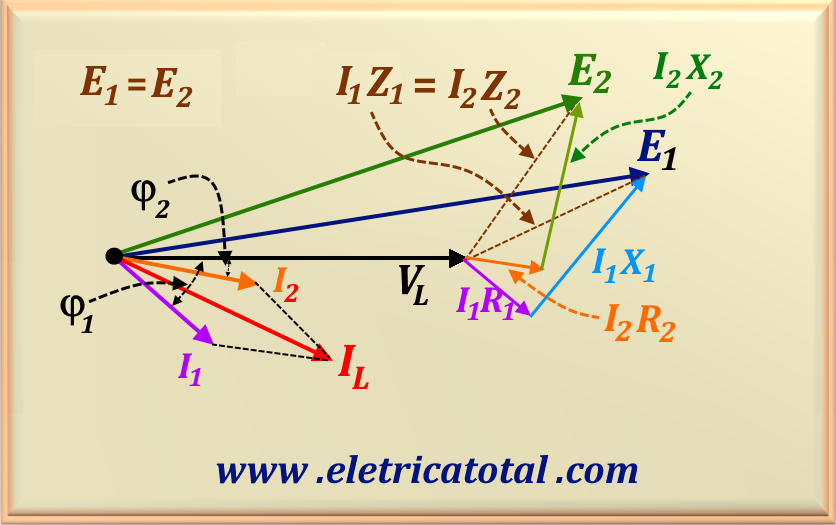

O triângulo das tensões sobre as impedâncias é representado por dois triângulos: um é formado pelos catetos I₁ R₁ e I₁ X₁, sendo a hipotenusaI₁ Z₁; o outro é formado pelos catetos I₂ R₂ e I₂ X₂, sendo a hipotenusa I₂ Z₂.

Observe que, neste caso, as correntes I₁ e I₂ não estão em fase entre si e nem com I_L, pois Z₁ é diferente de Z₂. Também, I_L é a soma fasorial de I₁ e I₂, de acordo com a eq. 97-05 abaixo.
