Nos transformadores trifásicos, existe uma diferença de fase entre os fasores representativos da tensão no enrolamento primário e no enrolamento secundário. Esse ângulo de diferença de fase depende da ligação dos enrolamentos de cada um dos lados do transformador e da forma como é construído o enrolamento. Devido a essa diferença de fase, quando se pretende efetuar o paralelo entre dois transformadores trifásicos usando determinadas conexões, surge a possibilidade de as tensões no secundário serem iguais em módulo, mas estarem defasadas entre si, impedindo a realização do paralelo ou obrigando a uma alteração da ordem de conexão das diferentes fases do secundário de um dos transformadores.

Como o defasamento entre a tensão no primário e no secundário de um transformador trifásico fica definido no momento da construção (ao se fazer a construção das bobinas e ao se ligarem os enrolamentos das fases), cada transformador tem na chapa de característica uma informação sobre aquele ângulo de defasamento, fornecida por meio de um índice horário (integrando o símbolo de ligação) ou de uma representação em relógio.

Voltar ao Topo

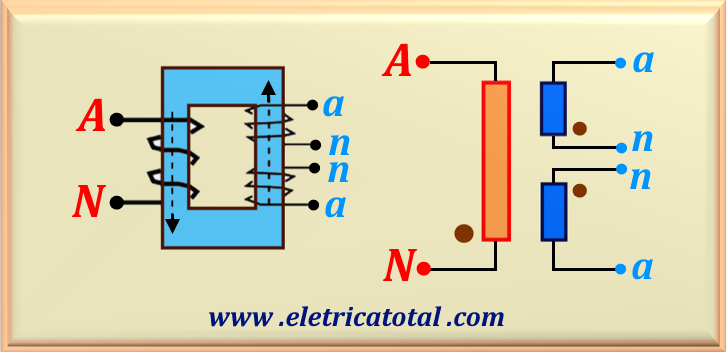

No momento da construção das bobinas de um transformador, existem algumas possibilidades de montagem das bobinas no núcleo desse transformador. Uma forma de montagem das bobinas é mostrada na Figura 96-01. Nesse caso, a FMM gerada pelo primário dá origem a um fluxo magnético no núcleo com sentido do terminal N para o terminal A. E no enrolamento secundário, o fluxo magnético tem sentido do terminal a para o terminal n.

Outra possibilidade de montagem das bobinas no núcleo desse transformador é tal que a FMM gerada pelo primário dá origem a um fluxo magnético no núcleo com sentido do terminal A para o terminal N. Essa forma de montagem das bobinas é mostrada na Figura 96-02. E no enrolamento secundário, o fluxo magnético será do terminal n para o terminal a.

As duas possibilidades diferentes de montagem apresentadas acima traduzem-se por duas características diferentes para a tensão nos terminais da bobina: ou a tensão nos terminais do secundário está em fase com a tensão primária, ou está em oposição de fase. Dessa forma, para o primeiro caso, diz-se que a polaridade do transformador é subtrativa e, no segundo caso, é aditiva. Polaridade de um transformador foi estudada no item 8 docapítulo 93. Acesse   ☞   Polaridade de um Transformador

Dessa maneira, atribui-se um sentido ao fluxo gerado pela bobina do enrolamento primário e considera-se que, na coluna do transformador, o fluxo da indução magnética mantém sempre o mesmo sentido. Assim, verifica-se que, em cada bobina secundária, é necessário associar um sentido para a força eletromotriz induzida pelo fluxo magnético. Com isso, a tensão que surge nos terminais da bobina secundária fica devidamente caracterizada.

Voltar ao Topo

A nomenclatura dos ângulos entre os enrolamentos de um transformador trifásico é determinada a partir de dois fatores principais: a conexão dos enrolamentos (seja em estrela, triângulo ou combinações mistas) e o sentido do fluxo magnético gerado durante a construção do equipamento. Durante o processo de fabricação, define-se a polaridade dos enrolamentos do lado primário, atribuindo-se, assim, um sentido ao fluxo magnético. Esse mesmo fluxo, ao induzir tensões nos enrolamentos secundários, pode resultar em defasagens angulares expressas por meio de um índice frequentemente representado em termos de horas em um relógio analógico.

Conforme normas estabelecidas e outras referências técnicas, a representação desse ângulo é padronizada dividindo os 360° em 12 intervalos iguais, onde cada hora equivale a 30°. Dessa forma, ao identificar a diferença de fase entre a tensão do enrolamento primário e a tensão induzida no enrolamento secundário, utiliza-se um número inteiro (de 0 a 11) para expressar a defasagem em incrementos de 30°. Este ângulo é indicado pelo ponteiro das horas (menor ponteiro) de um relógio analógico.

Para quem não está familiarizado com relógios analógicos, a Figura 96-03 ilustra um tipo básico e mostra que o ângulo entre números consecutivos é de 30°.

Por exemplo, se nessa notação temos Dy11, isso significa que:

Essa nomenclatura permite não só identificar a configuração dos enrolamentos, mas também assegurar a correta operação do transformador em sistemas onde o paralelo de equipamentos ou a compatibilidade de fases é crítica. Dessa forma, o índice horário (ou número de relógio) visa padronizar e simplificar a identificação dos ângulos de defasagem, evitando problemas de incompatibilidade de fase que poderiam levar a curtos-circuitos ou danos aos equipamentos.

Em resumo, a nomenclatura resulta da combinação da configuração física dos enrolamentos (delta, estrela, etc.) e da quantificação do ângulo de defasagem (medido em múltiplos de 30° e representado pelo índice horário), permitindo uma representação padronizada e intuitiva dos grupos vetoriais dos transformadores trifásicos.

Voltar ao Topo

Voltar ao Topo

A conexão Estrela - Estrela possibilita 6 (seis) tipos diferentes de interconexão, originando 6 (seis) nomenclaturas, quais sejam: Yy 0, Yy 2, Yy 4, Yy 6, Yy 8 e Yy 10. Essas diferentes nomenclaturas são resultantes da polaridade e da montagem dos enrolamentos no núcleo do transformador.

Apresentamos nas Figura 96-04, Figura 96-05 e Figura 96-06, a representação das conexões Yy 0, Yy 4 e Yy 8. Observe como existe uma permutação cíclica entre as fases do secundário (a - c - b). Para determinarmos o número que acompanha a parte literal da conexão, devemos analisar a diferença de fase entre a tensão de fase do primário, V_AN, e a tensão de fase do secundário, V_an. Será múltiplo de 30°. Isso permite identificar o número que acompanha a identificação da conexão. As conexões Yy 0, Yy 4 e Yy 8 utilizam a polaridade subtrativa.

No caso da conexão Yy 0, é visível que V_AN e V_an estão em fase, ou seja, a diferença de fase é de 0°. Portanto, 0 acompanha Yy, identificando o tipo de conexão. Zero é representado pelo número 12 em um relógio analógico. Ou seja, o fasor V_an aponta verticalmente para cima.

No caso da conexão Yy 4, percebe-se que V_an está 120° atrasado em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 4. O fasor V_an aponta para o número 4 em um relógio analógico.

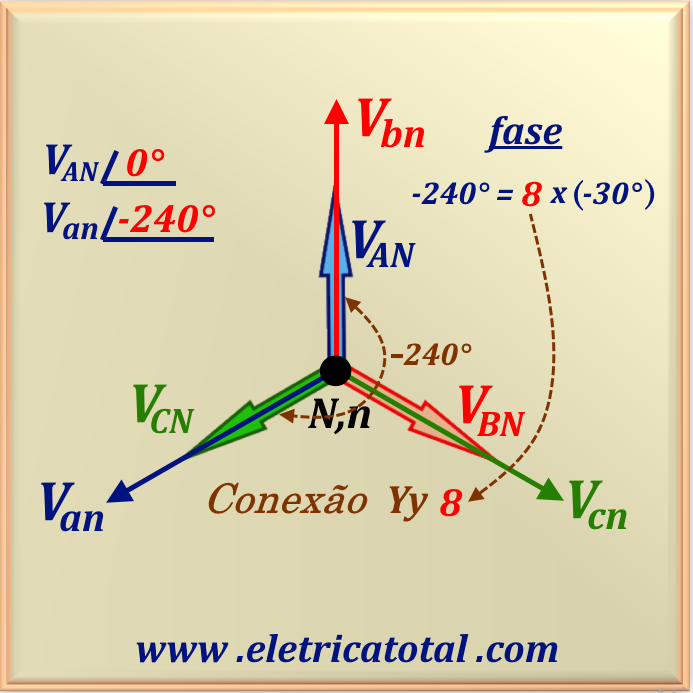

E no caso da conexão Yy 8, percebe-se que V_an está 240° atrasado em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 8. O fasor V_an aponta para o número 8 em um relógio analógico.

Agora, vamos analisar o grupo de conexões identificadas como Yy 2, Yy 6 e Yy 10. Essas conexões estão representadas nas Figura 96-07, Figura 96-08 e Figura 96-09. Observe que, em relação à tensão de fase do primário, V_AN, nos três casos aparece uma tensão de fase do secundário defasada de 180°, ocorrendo de forma cíclica (b - a - c). As conexões Yy 2, Yy 6 e Yy 10 utilizam a polaridade aditiva.

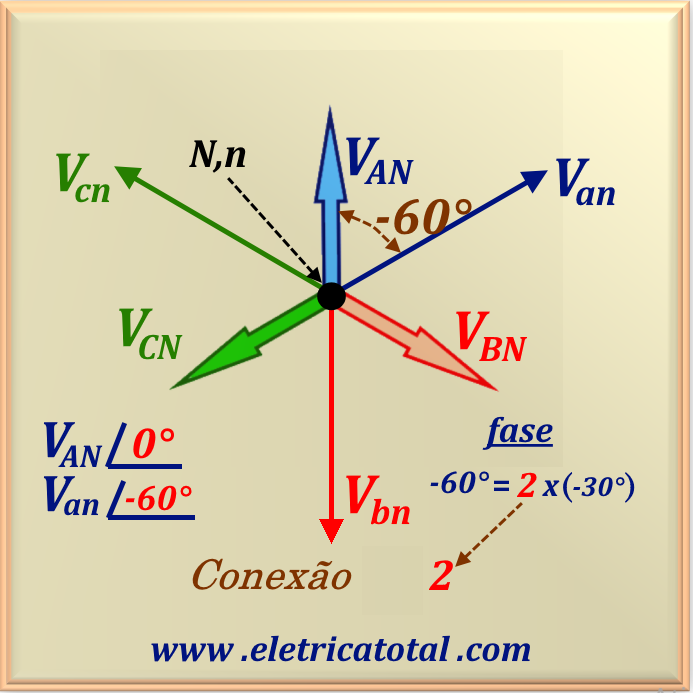

No caso da conexão Yy 2, percebe-se que V_an está 60° atrasado em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 2. O fasor V_an aponta para o número 2 de um relógio analógico.

No caso da conexão Yy 6, percebe-se que V_an está 180° atrasado em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 6. O fasor V_an aponta para o número 6 de um relógio analógico.

E no caso da conexão Yy 10, percebe-se que V_an está 300° atrasado em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 10. O fasor V_an aponta para o número 10 de um relógio analógico. Também é possível afirmar que o fasor V_an está 60° adiantado em relação ao fasor V_AN.

Voltar ao Topo

Para a conexão Yy 0, o enrolamento secundário da fase a deve estar colocado na mesma perna do núcleo que o enrolamento da fase A do primário. E a polaridade tem que ser subtrativa. Nesse caso, não há defasagem entre as fases das tensões primária e secundária. Por isso, é dito que esse tipo de conexão tem relação de transformação real. Todos os outros tipos de conexões Y - Y têm relações de transformação complexas, pois a defasagem difere de zero. Veja o esquema de ligação dessa conexão na Figura 96-10a.

No caso da conexão Yy 4, o enrolamento que deve estar posicionado na mesma perna do núcleo correspondente ao enrolamento da fase A do primário é a fase c do secundário, conforme mostra a Figura 96-05. Assim, temos que a tensão de fase do secundário está atrasada em 120° em relação à tensão de fase do primário. A polaridade também deve ser subtrativa. Veja o esquema de ligação dessa conexão na Figura 96-10b.

No caso da conexão Yy 8, o enrolamento que deve estar posicionado na mesma perna do núcleo correspondente ao enrolamento da fase A do primário é a fase b do secundário, conforme mostra a Figura 96-06. Assim, temos que a tensão de fase do secundário está atrasada em 240° em relação à tensão de fase do primário. A polaridade também deve ser subtrativa.

As outras três configurações necessitam que os enrolamentos estejam com polaridade aditiva.

Na conexão tipo Yy 2, o enrolamento secundário da fase b deve estar colocado na mesma perna do núcleo que o enrolamento da fase A do primário. E a polaridade tem que ser aditiva. Nesse caso, a tensão de fase do secundário, V_an, está 60° atrasada em relação à tensão de fase do primário, V_AN.

Na conexão tipo Yy 6, o enrolamento secundário da fase a deve estar colocado na mesma perna do núcleo que o enrolamento da fase A do primário. E a polaridade tem que ser aditiva. Nesse caso, a tensão de fase do secundário, V_an, está 180° atrasada em relação à tensão de fase, V_AN, do primário. Observe na Figura 96-10c o esquema de ligação dessa conexão. Atente para o fato de que os pontos de polaridade do secundário estão opostos ao da conexão Yy 0 ( compare com o esquema mostrado na Figura 96-10a ).

Na conexão tipo Yy 10, o enrolamento secundário da fase c deve estar colocado na mesma perna do núcleo que o enrolamento da fase A do primário. E a polaridade tem que ser aditiva. Nesse caso, a tensão de fase do secundário, V_an, apresenta um atraso de 300° em relação à tensão de fase do primário, V_AN.

Voltar ao Topo

Similar à conexão estrela - estrela, a conexão delta - delta também possui 6 (seis) tipos diferentes de interconexão, que dão origem a 6 (seis) nomenclaturas: Dd 0, Dd 2, Dd 4, Dd 6, Dd 8 e Dd 10. Nesse tipo de conexão, a relação de transformação é sempre dada pela relação entre a tensão de linha do primário e a tensão de linha do secundário. Os tipos de conexão mais utilizados na fabricação são o Dd 0 e Dd 6.

Na Figura 96-11, apresentamos as ilustrações referentes às configurações Dd 0, Dd 4 e Dd 8. Essas três conexões possuem polaridade subtrativa. Observe que são similares às conexões Yy. Elas formam um triângulo pelos pontos A, B e C onde os lados do triângulo representam as tensões de linha do primário V_AB, V_BC e V_CA. E no secundário, o triângulo é formado pelos pontos a, b e c, onde os lados do triângulo representam as tensões de linha do secundário V_ab, V_bc e V_ca. Traçando as tensões de fase do primário e do secundário, podemos determinar a nomenclatura correta das conexões.

No caso da conexão Dd 0, é visível que V_AN e V_an estão em fase, ou seja, a diferença de fase é nula. Portanto, 0 acompanha Dd, identificando o tipo de conexão. Zero é representado pelo número 12 em um relógio analógico. Ou seja, o fasor V_an aponta verticalmente para cima.

No caso da conexão Dd 4, percebe-se que V_an está 120° atrasada em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 4. O fasor V_an aponta para o número 4 de um relógio analógico.

E no caso da conexão Dd 8, percebe-se que V_an está 240° atrasada em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 8. O fasor V_an aponta para o número 8 de um relógio analógico.

Agora, vamos analisar o grupo de conexões identificadas como Dd 2, Dd 6 e Dd 10. Essas conexões estão representadas na Figura 96-12. Essas três conexões possuem polaridade aditiva. Observe que, em relação à tensão de fase do primário, V_AN, nos três casos aparece uma tensão de fase do secundário defasada de 180°, ocorrendo de forma cíclica (b - a - c). Também devemos notar que os triângulos do secundário, nos três tipos de conexões, estão invertidos em relação ao triângulo do primário.

No caso da conexão Dd 2, percebe-se que V_an está 60° atrasada em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 2. O fasor V_an aponta para o número 2 de um relógio analógico.

No caso da conexão Dd 6, percebe-se que V_an está 180° atrasada em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 6. O fasor V_an aponta para o número 6 de um relógio analógico.

E no caso da conexão Dd 10, percebe-se que V_an está 300° atrasada em relação à V_AN. Dividindo esse ângulo por 30°, obtemos o número que identifica a conexão, ou seja, 10. O fasor V_an aponta para o número 10 de um relógio analógico.

Voltar ao Topo

Para a conexão Dd 0, o enrolamento da tensão de linha do secundário , V_ab, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário, V_AB. E a polaridade tem que ser subtrativa. Nesse caso, não há defasagem entre as fases das tensões primária e secundária. Por isso, é dito que esse tipo de conexão tem relação de transformação real. Veja o esquema de ligações dos enrolamentos na Figura 96-13a. Todos os outros tipos de conexões têm relações de transformação complexas, pois a defasagem difere de zero.

No caso da conexão Dd 4, o enrolamento que deve estar posicionado na mesma perna do núcleo correspondente ao enrolamento da tensão de linha do primário, V_AB, é o enrolamento da tensão de linha do secundário, V_ca. O esquema de ligação dos enrolamentos é similar ao do Dd 0, acima. Basta substituir a por c, b por a e c por b. Dessa forma, os outros enrolamentos seguem a seguinte disposição no núcleo do transformador: V_bc ⇒ V_CA e V_ab ⇒ V_BC. Assim, temos que a tensão de linha do secundário está atrasada em 120° em relação à tensão de linha do primário. A polaridade também deve ser subtrativa.

Na conexão Dd 8, o enrolamento que deve ser posicionado na mesma perna do núcleo correspondente ao enrolamento da tensão de linha do primário, V_AB, é aquele associado à tensão de linha do secundário, V_bc, conforme ilustrado na Figura 96-13b. Assim, os outros enrolamentos seguem a seguinte disposição no núcleo do transformador: V_ca ⇒ V_BC e V_ab ⇒ V_CA. Dessa forma, a tensão de linha do secundário apresenta um defasamento de 240° em relação à tensão de linha do primário. Além disso, é necessário que a polaridade adotada seja subtrativa.

As outras três configurações necessitam que os enrolamentos estejam com polaridade aditiva.

Na conexão tipo Dd 2, o enrolamento da tensão de linha do secundário, V_bc, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário, V_AB. Dessa forma, os outros enrolamentos seguem a seguinte disposição no núcleo do transformador: V_ab ⇒ V_CA e V_ca ⇒ V_BC. E a polaridade tem que ser aditiva. Nesse caso, a tensão de linha do secundário, V_an, está 60° atrasada em relação à tensão de linha do primário, V_AN, conforme mostra a Figura 96-11.

Na conexão tipo Dd 6, o enrolamento da tensão de linha do secundário, V_ab, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário, V_AB. Dessa forma, os outros enrolamentos seguem a seguinte disposição no núcleo do transformador: V_bc ⇒ V_BC e V_ca ⇒ V_CA. Veja o esquema de ligações dos enrolamentos na Figura 96-13c. E a polaridade tem que ser aditiva. Nesse caso, a tensão de linha do secundário, V_an, está 180° atrasada em relação à tensão de linha do primário, V_AN.

Na conexão tipo Dd 10, o enrolamento da tensão de linha do secundário, V_ca, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário, V_AB. Dessa forma, os outros enrolamentos seguem a seguinte disposição no núcleo do transformador: V_bc ⇒ V_CA e V_ab ⇒ V_BC. E a polaridade tem que ser aditiva. Nesse caso, a tensão de linha do secundário, V_an, apresenta um atraso de 300° em relação à tensão de linha do primário, V_AN.

Voltar ao Topo

Para um banco trifásico de transformadores conectados em Delta no primário e em Estrela no secundário, o ângulo de defasagem entre as tensões de primário e secundário depende das polaridades e da montagem dos enrolamentos no núcleo do transformador. Esse tipo de conexão apresenta relação de transformação complexa e possui 6 (seis) grupos de diagramas fasoriais, representados por: Dy 1, Dy 3, Dy 5, Dy 7, Dy 9 e Dy 11.

Nos diagramas mostrados abaixo, usamos a tensão de fase do primário, V_AN, como referência. Para cada tipo de conexão analisada, comparamos a fase entre V_AN e V_an para determinar o ângulo de defasagem. Nesta conexão, sempre haverá uma defasagem múltipla de 30° entre essas duas tensões. Também é possível notar que, em relação à tensão de fase do primário, V_AN, nos três casos, aparece uma tensão de fase do secundário adiantada em 90° (ou atrasada de 270°), de forma cíclica (c - b - a).

As conexões Dy 1, Dy 5 e Dy 9 são conectadas na configuração aditiva. As considerações a seguir estão relacionadas com os diagramas mostrados na Figura 96-14.

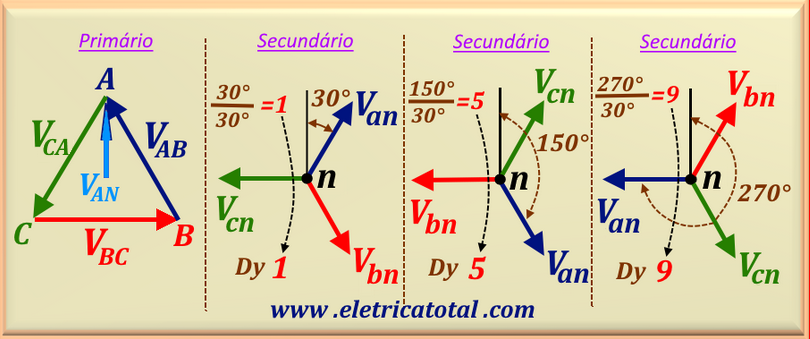

No caso da conexão Dy 1, é visível que V_an está atrasada em 30° em relação à tensão de fase do primário, V_AN. Isso significa que o fasor V_an aponta para o número 1 em um relógio analógico. Esse número acompanha o prefixo Dy, que identifica o tipo de conexão.

No caso da conexão Dy 5, a tensão de fase V_an está atrasada em 150° em relação à tensão V_AN. Observe que, nesse caso, o fasor V_an aponta para o número 5 em um relógio analógico.

E no caso da conexão Dy 9, a tensão de fase V_an está atrasada em 270° em relação à tensão V_AN e o fasor V_an aponta para o número 9 em um relógio analógico.

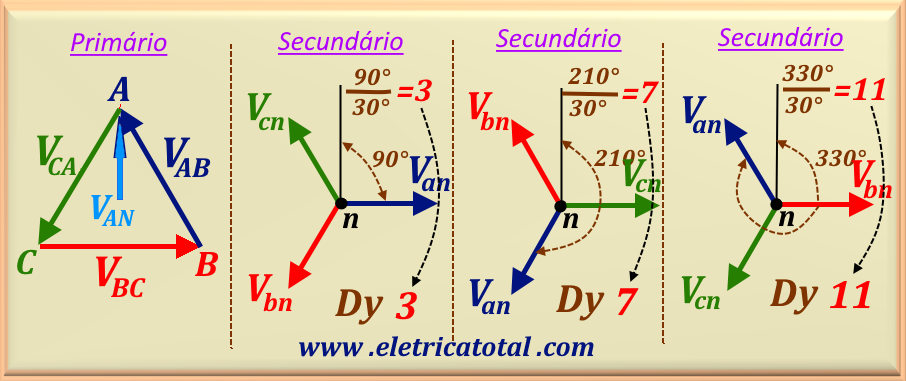

No caso da conexão Dy 3, temos V_an atrasado em 90° em relação à tensão de fase do primário, V_AN. Isso significa que o fasor V_an aponta para o número 3 em um relógio analógico. Esse número acompanha o prefixo Dy, que identifica o tipo de conexão.

No caso da conexão Dy 7, a tensão de fase V_an está atrasada em 210° em relação à tensão V_AN. Observe que, nesse caso, o fasor V_an aponta para o número 7 em um relógio analógico.

E no caso da conexão Dy 11, a tensão de fase V_an está atrasada em 330° em relação à tensão V_AN e o fasor V_an aponta para o número 11 em um relógio analógico. Também podemos afirmar que, nessa configuração, V_an está adiantada em 30° em relação à V_AN.

Voltar ao Topo

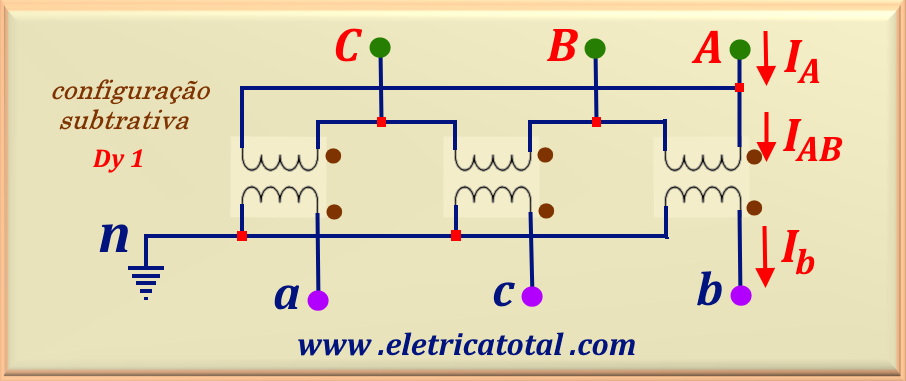

Para a conexão Dy 1, o enrolamento da tensão de fase do secundário, V_an, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário,V_CA. E a polaridade deve ser aditiva. Dessa forma, obtemos V_an atrasada em 30° em relação à tensão de fase do primário, V_AN. Os outros enrolamentos seguem a seguinte disposição no núcleo do transformador: V_bn ⇒ V_AB e V_cn ⇒ V_BC.

Para um maior entendimento, mostramos na Figura 96-16a uma ilustração de como são conectados os enrolamentos da conexão Dy 1. Observe a utilização da polaridade aditiva.

No caso da conexão Dy 5, o enrolamento que deve estar posicionado na mesma perna do núcleo correspondente ao enrolamento da tensão de linha do primário, V_AB, é o enrolamento da tensão de fase do secundário, V_an. Assim, a tensão de fase do secundário está atrasada em 150° em relação à tensão de fase do primário. A polaridade também deve ser aditiva. Os outros enrolamentos seguem: V_bn ⇒ V_BC e V_cn ⇒ V_CA.

No caso da conexão Dy 9, o enrolamento da tensão de fase do secundário, V_an, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário, V_BC. Assim, temos que a tensão de fase do secundário está atrasada em 270° (ou adiantada de 90°) em relação à tensão de fase do primário. A polaridade também deve ser aditiva. Os outros enrolamentos seguem a seguinte disposição no núcleo do transformador: V_bn ⇒ V_CA e V_cn ⇒ V_AB.

Observe que, nos três tipos de conexões acima, todas as tensões de fase do secundário estão 180° defasadas em relação às respectivas tensões de linha do primário, justificando a configuração aditiva. Observando a Figura 96-14, podemos concluir que essa afirmação está correta.

As outras três configurações necessitam que os enrolamentos estejam com polaridade subtrativa.

Na conexão tipo Dy 3, o enrolamento da tensão de fase do secundário, V_an, deve estar instalada na mesma perna do núcleo que o enrolamento da tensão de linha do primário,V_BC. E a polaridade tem que ser subtrativa. Nesse caso, a tensão de fase do secundário, V_an, está 90° atrasada em relação à tensão de fase do primário, V_AN. Os outros enrolamentos estão dispostos assim: V_bn ⇒ V_CA e V_cn ⇒ V_AB.

Na conexão tipo Dy 7, o enrolamento da tensão de fase do secundário, V_an, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário, V_CA. E a polaridade tem que ser subtrativa. Nesse caso, a tensão de linha do secundário, V_an, está 210° atrasada em relação à tensão de fase do primário, V_AN. Os outros enrolamentos estão dispostos assim: V_bn ⇒ V_AB e V_cn ⇒ V_BC.

Na conexão tipo Dy 11, o enrolamento da tensão de fase do secundário, V_an, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de linha do primário, V_AB. E a polaridade tem que ser subtrativa. Nesse caso, a tensão de linha do secundário, V_an, apresenta um atraso de 330° (ou 30° adiantado) em relação à tensão de fase do primário, V_AN. Os outros enrolamentos estão dispostos assim: V_bn ⇒ V_BC e V_cn ⇒ V_CA.

Observe que, nos três tipos de conexões acima, todas as tensões de fase do secundário estão em fase em relação às respectivas tensões de linha do primário, justificando a configuração subtrativa. Observe a Figura 96-15.

Voltar ao Topo

Para um banco trifásico de transformadores conectados em Estrela no primário e em Delta no secundário, o ângulo de defasagem entre as tensões de primário e secundário depende das polaridades e da montagem dos enrolamentos no núcleo do transformador. Esse tipo de conexão apresenta relação de transformação complexa e possui 6 (seis) grupos de diagramas fasoriais, representados por: Yd 1, Yd 3, Yd 5, Yd 7, Yd 9 e Yd 11.

Nos diagramas mostrados abaixo, usamos a tensão de fase do primário, V_AN, como referência. Para cada tipo de conexão analisada, comparamos a fase entre V_AN e V_an para determinar o ângulo de defasagem. Nesta conexão, sempre haverá uma defasagem múltipla de 30° entre essas duas tensões.

As conexões Yd 1, Yd 5 e Yd 9 são conectadas na configuração subtrativa. Por exemplo, na conexão Yd 1, o fasor da tensão de linha do secundário, V_ab, está em fase com o fasor da tensão de fase do primário, V_AN. O mesmo ocorre para V_bc e V_BN, bem como em V_ca e V_CN. Dessa forma, está justificada a configuração subtrativa. E, de forma similar, para as conexões Yd 5 e Yd 9.

As considerações a seguir estão relacionadas com os diagramas mostrados na Figura 96-17.

No caso da conexão Yd 1, é visível que a tensão de fase do secundário, V_an, está atrasada em 30° em relação à tensão de fase do primário, V_AN. Isso significa que o fasor V_an aponta para o número 1 em um relógio analógico. Esse número acompanha o prefixo Yd, que identifica o tipo de conexão.

No caso da conexão Yd 5, a tensão de fase do secundário,V_an, está atrasada em 150° em relação à tensão V_AN. Observe que, nesse caso, o fasor V_an aponta para o número 5 em um relógio analógico.

E no caso da conexão Yd 9, a tensão de fase do secundário, V_an, está atrasada em 270° em relação à tensão V_AN e o fasor V_an aponta para o número 9 em um relógio analógico.

A seguir, as conexões Yd 3, Yd 7 e Yd 11 são conectadas na configuração aditiva.

Por exemplo, na conexão Yd 3, o fasor da tensão de linha do secundário, V_ab, está em oposição de fase ao fasor da tensão de fase do primário, V_CN. O mesmo ocorre para V_bc e V_AN, bem como em V_ca e V_BN. Dessa forma, está justificada a configuração aditiva. E, de forma similar, para as conexões Yd 7 e Yd 11.

As considerações a seguir estão relacionadas com os diagramas mostrados na Figura 96-18.

No caso da conexão Yd 3, percebe-se que a tensão de fase do secundário, V_an, está atrasada em 90° em relação à tensão de fase do primário, V_AN. Isso significa que o fasor V_an aponta para o número 3 em um relógio analógico. Esse número acompanha o prefixo Yd, que identifica o tipo de conexão.

No caso da conexão Yd7, a tensão de fase do secundário,V_an, está atrasada em 210° em relação à tensão V_AN. Observe que, nesse caso, o fasor V_an aponta para o número 7 em um relógio analógico.

E no caso da conexão Yd 11, a tensão de fase do secundário, V_an, está atrasada em 330° (ou 30° adiantada) em relação à tensão V_AN e o fasor V_an aponta para o número 11 em um relógio analógico.

Voltar ao Topo

As conexões Yd 1, Yd 5 e Yd 9 são conectadas na configuração subtrativa.

Para a conexão Yd 1, o enrolamento da tensão de linha do secundário, V_ab, deve ser instalado na mesma perna do núcleo que o enrolamento da tensão de fase do primário, V_AN. Dessa forma, obtemos V_an atrasada em 30° em relação à tensão de fase do primário, V_AN. Os outros enrolamentos seguem a seguinte disposição: V_bc ⇒ V_BN e V_ca ⇒ V_CN.

No caso da conexão Dy 5, o enrolamento que deve estar posicionado na mesma perna do núcleo correspondente ao enrolamento da tensão de fase do primário, V_AN, é o enrolamento da tensão de linha do secundário, V_ca. Assim, a tensão de fase do secundário está atrasada em 150° em relação à tensão de fase do primário. Os outros enrolamentos seguem: V_BN ⇒ V_ab e V_CN ⇒ V_bc.

No caso da conexão Dy 9, o enrolamento da tensão de linha do secundário, V_bc, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de fase do primário, V_AN. Assim, temos que a tensão de fase do secundário está atrasada em 270° (ou adiantada de 90°) em relação à tensão de fase do primário. Os outros enrolamentos seguem: V_BN ⇒ V_ca e V_CN ⇒ V_ab.

As outras três configurações, a seguir, necessitam que os enrolamentos estejam com polaridade aditiva.

Na conexão tipo Dy 3, o enrolamento da tensão de fase do secundário, V_bc, deve estar instalada na mesma perna do núcleo que o enrolamento da tensão de linha do primário,V_AN. Nesse caso, a tensão de fase do secundário, V_an, está 90° atrasada em relação à tensão de fase do primário, V_AN. Os outros enrolamentos estão dispostos assim: V_BN ⇒ V_ca e V_CN ⇒ V_ab.

Na conexão tipo Dy 7, o enrolamento da tensão de linha do secundário, V_ab, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de fase do primário, V_AN. Nesse caso, a tensão de linha do secundário, V_an, está 210° atrasada em relação à tensão de fase do primário, V_AN. Os outros enrolamentos estão dispostos assim: V_BN ⇒ V_bc e V_CN ⇒ V_ca.

Na conexão tipo Dy 11, o enrolamento da tensão de linha do secundário, V_ca, deve estar colocado na mesma perna do núcleo que o enrolamento da tensão de fase do primário, V_AN. Nesse caso, a tensão de linha do secundário, V_an, apresenta um atraso de 330° (ou 30° adiantado) em relação à tensão de fase do primário, V_AN. Os outros enrolamentos estão dispostos assim: V_BN ⇒ V_ab e V_CN ⇒ V_bc.
