Problema 55-1     Fonte:   Problema 9.27 - página 263 -    NILSSON & RIEDEL - Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

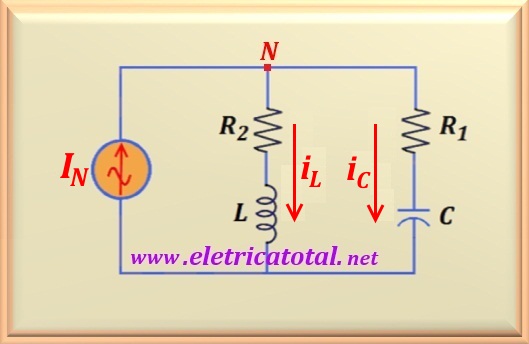

No circuito mostrado na Figura 55-01.1, sabe-se que, R₁ = 240 ohms , R₂ = 80 ohms , C = 2,5 uF , L = 48 mH. O valor da fonte é I_N = 200 cos (5000t) mA.

a) Determine a impedância total do circuito e V_N.

b) Determine i_C , i_L e V_C

c) Faça um diagrama fasorial do circuito.

Problema 55-2    Fonte:  Problema 5 - página 510 -    BOYLESTAD, Robert - Livro: Introdução à Análise de Circuitos - Ed. Pearson Education do Brasil - 10ª edição - 2004.

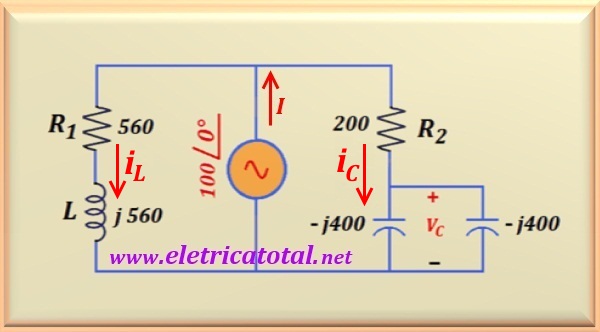

Para o circuito mostrado na Figura 55-02.1, calcule:

a) a corrente I.

b) a tensão V_C.

c) a potência média fornecida ao circuito.

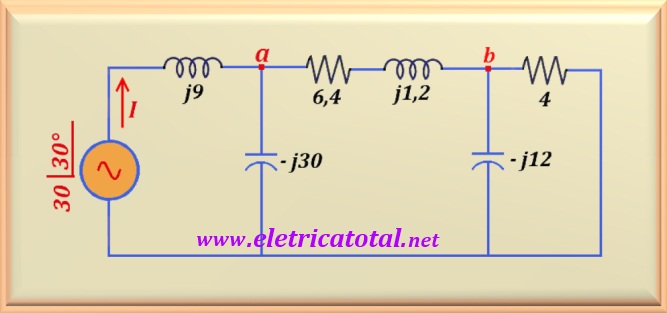

Problema 55-3.    Fonte:   Problema elaborado pelo autor do site.

Calcule a corrente I e a potência média dissipada pelo circuito mostrado na Figura 55-03.1.

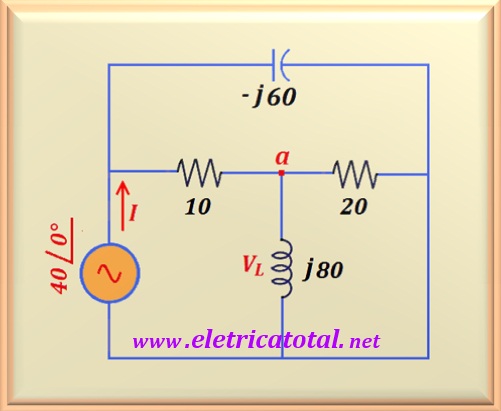

Problema 55-4.    Fonte:   Problema 7 - página 511 -    BOYLESTAD, Robert - Livro: Introdução à Análise de Circuitos - Ed. Pearson Education do Brasil - 10ª edição - 2004.

Para o circuito mostrado na Figura 55-04.1, calcule:

a) a corrente I.

b) a tensão V_L.

c) a potência média fornecida ao circuito.

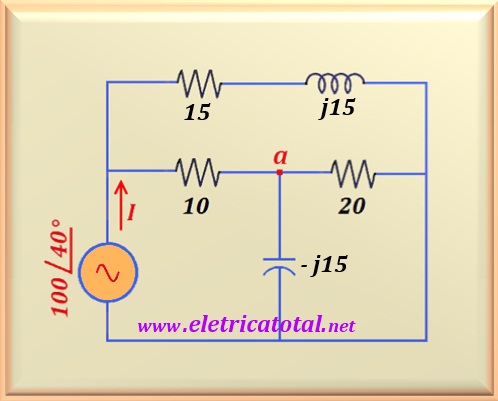

Problema 55-5    Fonte:  Problema eleborado pelo autor do site.

Para o circuito mostrado na Figura 55-05.1, calcule:

a) a corrente I.

b) a tensão V_a.

c) a potência média fornecida ao circuito.

Problema 55-6    Fonte:   Problema 9 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

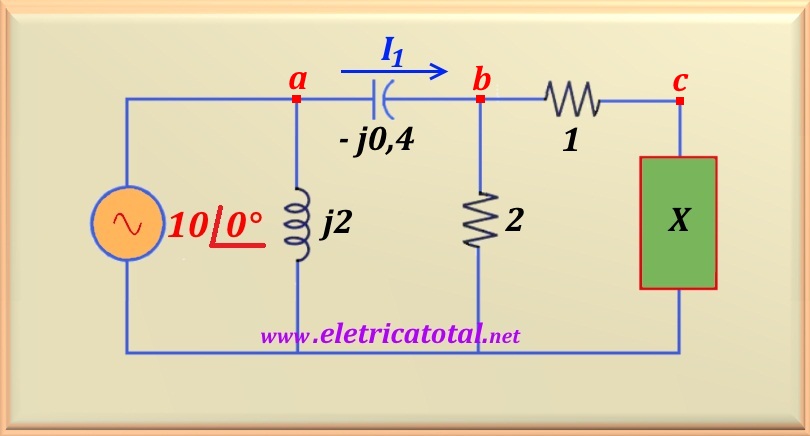

No circuito mostrado na Figura 55-06.1 encontre a natureza e os valores de X que tornam nulo o ângulo de fase da corrente I₁.

Problema 55-7    Fonte:   Problema 9 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

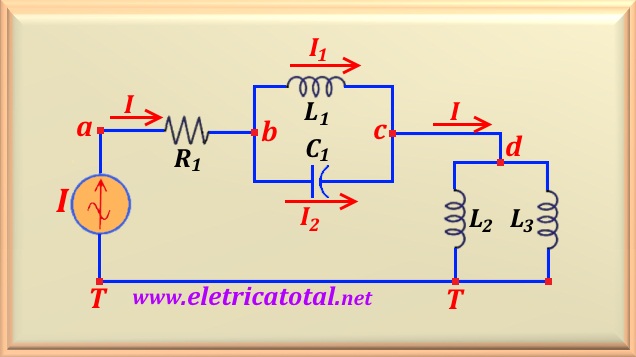

No circuito mostrado na Figura 55-07.1 é dado os valores de   I = 20∠0° mA,    R₁ = 1,2 kΩ,    - jX_C1 = - j1,8 kΩ,   jX_L1 = j1,2kΩ   e   jX_L2 = jX_L3 = j2,4 kΩ. Determine:

a) os valores de   I₁  e   I₂:

b) os valores de   V_aT  e   V_dT.

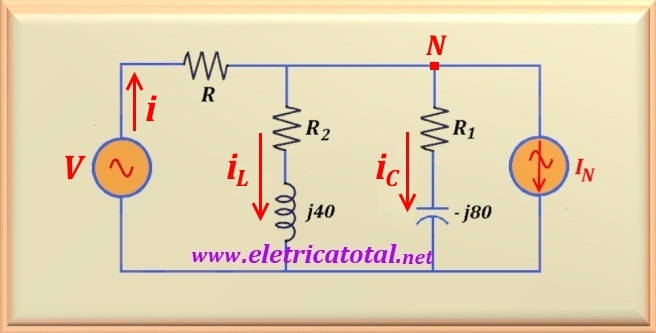

Problema 55-8   Fonte:   Problema 9.29 - página 263 -    NILSSON & RIEDEL -    Livro: Circuitos Elétricos - 8ª edição - Ed. Pearson - 2010.

No circuito mostrado na Figura 55-08.1, sabe-se que    R = 25 Ω ,   R₁ = 160 Ω ,   R₂ = 120 Ω ,   jX_L = j40 Ω    e    -jX_C = -j80 Ω.  O valor da fonte é   I_N = 40 + j80 mA.  Por outro lado, sabe-se que    i_L= 40∠0° mA.

a) Determine i_C , i e V.

b) Faça um diagrama fasorial das correntes e tensões do circuito.

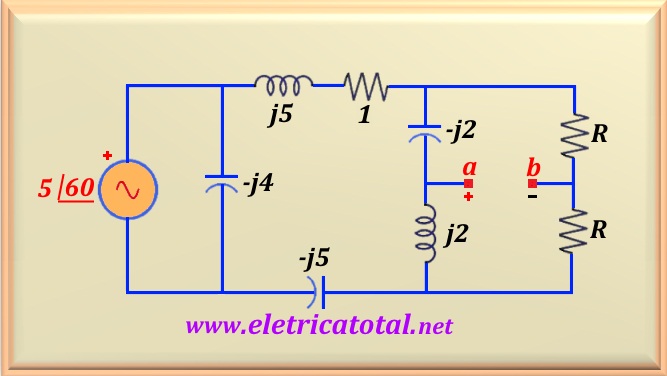

Problema 55-9    Fonte:   Problema 2 - Lista de Problemas Circuitos II - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

No circuito mostrado na Figura 55-09.1 determine V_ab.

Problema 55-10    Fonte:   Problema 13 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

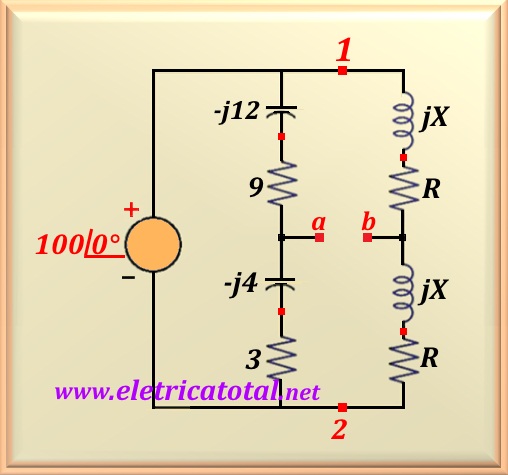

Determine V_ab em módulo e fase conforme circuito mostrado na Figura 55-10.1.

Problema 55-11    Fonte:   Problema 16 - Lista de Problemas Circuitos II - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

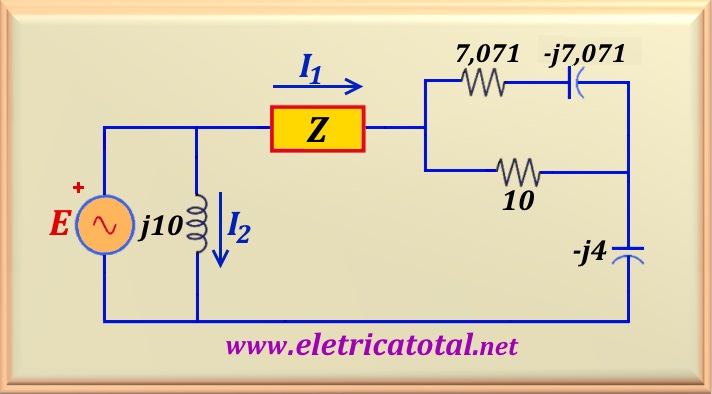

No circuito mostrado na Figura 55-11.1 |I₁| = |I₂|. Sabendo que I₁ está adiantada 90° em relação à I₂, determine o valor de Z.

Atenção: Na lista da UFRGS há um erro de digitação no resultado do valor de X_L. O valor correto é X_L = +j1,93 e não   5√2 - 1.

Problema 55-12    Fonte:   Problema elaborado pelo autor do site.

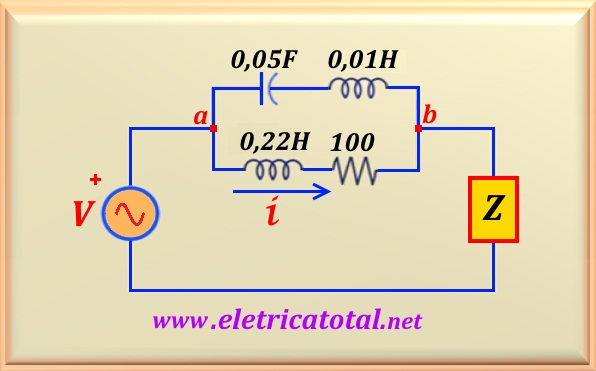

No circuito mostrado na Figura 55-12.1, calcule o valor de Z  para satisfazer as condições impostas pelos dados do problema.

Dados:   V = 10 cos (100t + 15°)    e    i = 0,1 sen (100t + 47,6°).

Problema 55-13    Fonte:   Problema 1 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

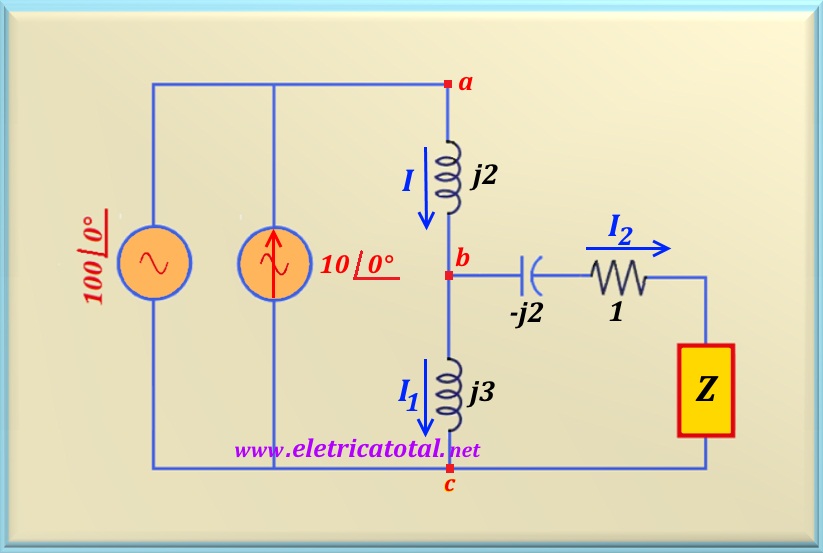

Determine a impedância Z de modo que tenhamos I₂ = 10 ∠0° no circuito mostrado na Figura 55-13.1.

Problema 55-14    Fonte:   Problema elaborado pelo autor do site.

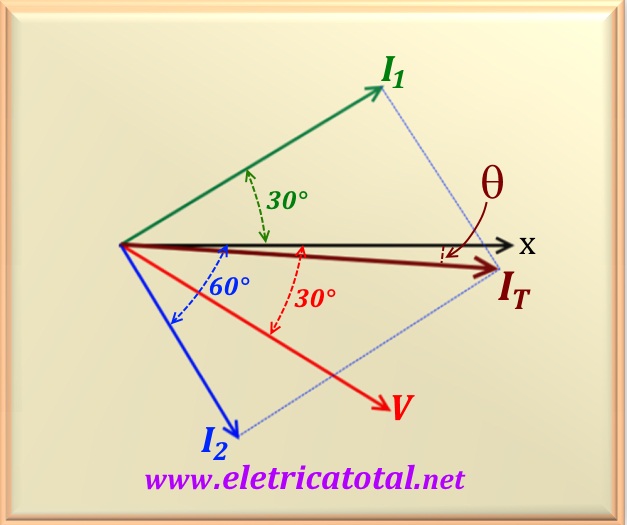

A partir do diagrama fasorial mostrado na Figura 55-14.1 determine o circuito equivalente e o ângulo θ, sabendo que |V| = 200 V, |I₁| = 10 A e |I₂| = 8 A.

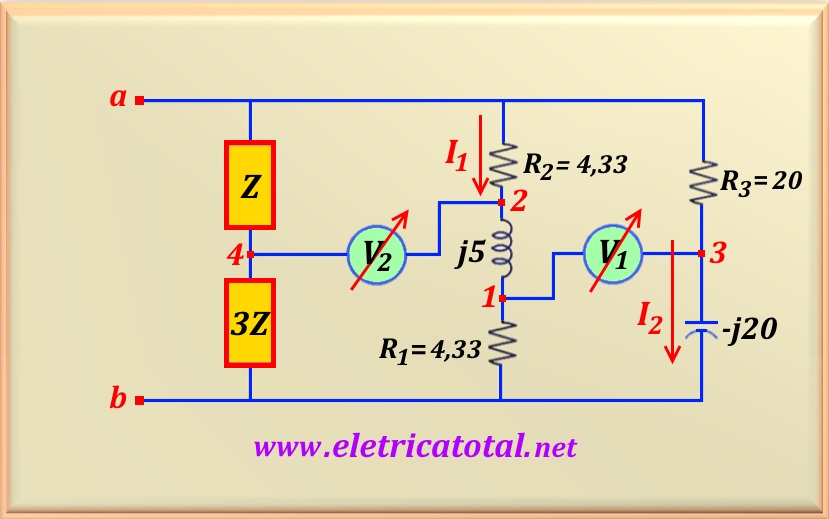

Problema 55-15    Fonte:   Problema 26 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

No circuito mostrado na Figura 55-15.1, sabe-se que V₁ = 60 V. Determine a leitura do voltímetro V₂, bem como o valor de V_ab.

Problema 55-16    Fonte:   Problema 21 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

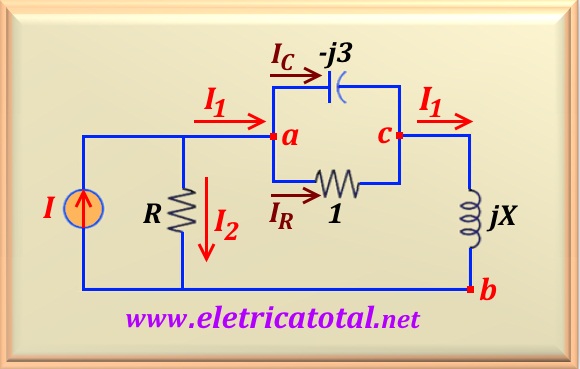

No circuito mostrado na Figura 55-16.1, sabe-se que |I₁| = |I₂|. Além disso, V_ac está atrasada de 45° em relação à fonte de corrrente I.  Determine os valores de R e X.

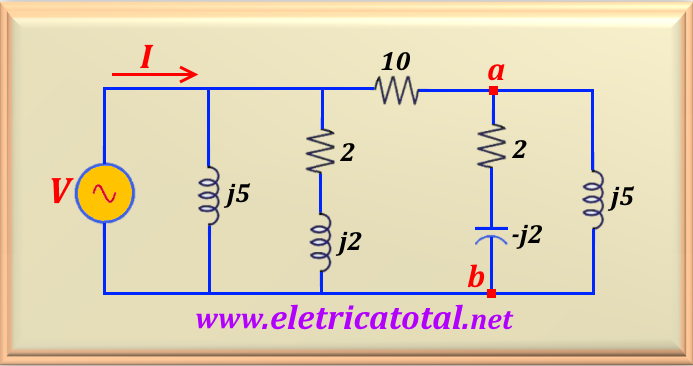

Problema 55-17    Fonte:   Problema 10.50 - página 288 -    EDMINISTER, Joseph A. -    Livro: Circuitos Elétricos (Coleção Schaum) - 2ª edição - McGraw-Hill - 1991.

No circuito mostrado na Figura 55-17.1, determine a corrente I, de modo que a tensão entre os pontos a-b seja V_ab = 5 ∠ 30°.

Problema 55-18    Fonte:   Exemplo 10.9 - página 396 -    IRWIN, J. David - Livro: Análise de Circuitos em Engenharia - Ed. Pearson Education do Brasil - 4ª edição - 2013.

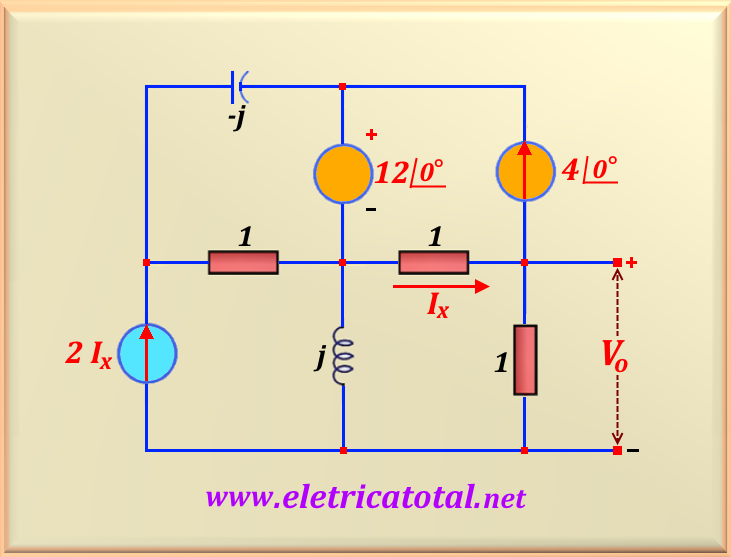

Determine a tensão V_o no circuito mostrado na Figura 55-18.1, usando o método de Kirchhoff.

Solução do problema usando Método Thévenin   clique aqui!

Problema 55-19    Fonte:   Exemplo 10.9 - página 396 -    IRWIN, J. David - Livro: Análise de Circuitos em Engenharia - Ed. Pearson Education do Brasil - 4ª edição - 2013.

Determine a tensão V_o no circuito mostrado na Figura 55-19.1, usando o método de Thévenin.

Solução do problema usando Método Kirchhoff   clique aqui!

Problema 55-20    Fonte:   Questão 2 da 2ª prova de Análise de Circuitos II - PUC - 2014

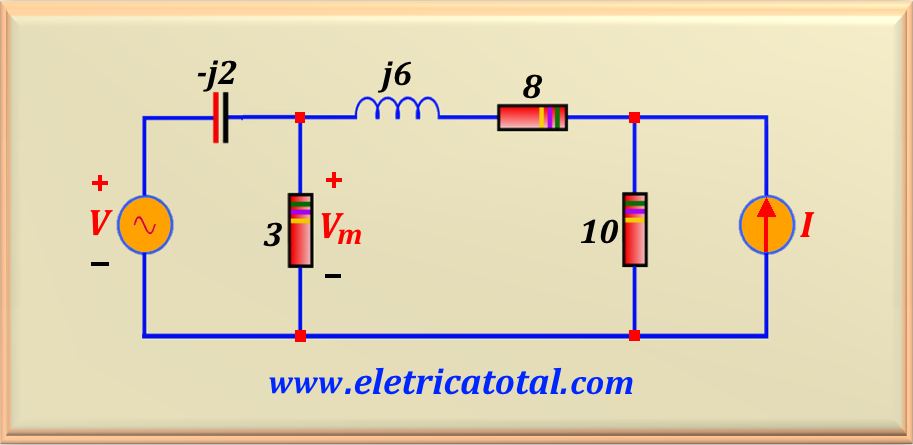

Determine a tensão V_m no circuito mostrado na Figura 55-20.1, sabendo que V = 40 ∠30° e I = 5 ∠0°.

Problema 55-21    Fonte:   Adaptado do Problema 8.63 - página 497 - Ulaby, Maharbiz & Furse - Livro: Circuit Analysis and Design - 2018.

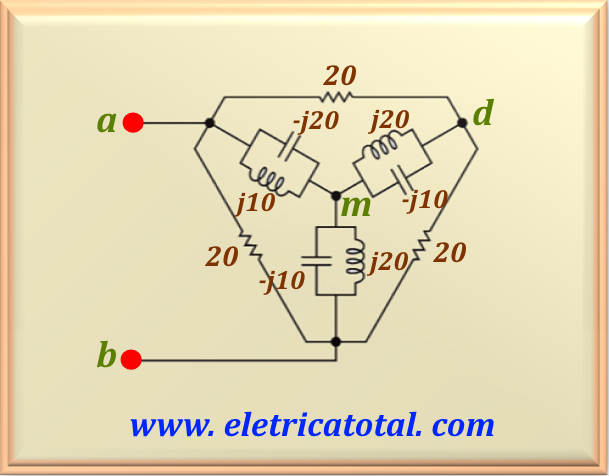

Determine a impedância equivalente entre os pontos a - b no circuito mostrado na Figura 55-21.1.

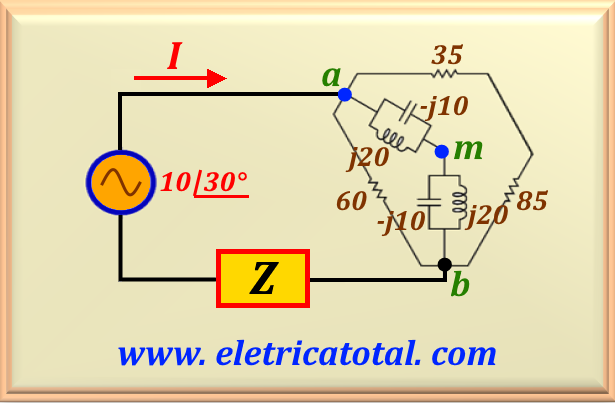

Problema 55-22    Fonte:   Problema elaborado por los autores del sitio.

Determine la impedancia Z (considérela como carga) en el circuito que se muestra en la Figura 55-22.1 para que haya máxima transferencia de potencia a la carga. Encuentre el valor de la corriente I.

Problema 55-23    Fonte:   Problema 12 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

Para o circuito mostrado na Figura 55-23.1, temos que V = 5,   I = 3 + j4  e  E = 40√2 ∠45°. Determine   Z,   X   e   V_ab.

Problema 55-24    Fonte:   Questão 1 - Lista 1ª área - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 1972 - Prof. Dr. Sérgio Machado Bordini.

Qual a natureza do elemento passivo X e seu valor, se ao ser ligado aos terminais a-b, obtém-se |V_ab| = 50 volts, no circuito mostrado na Figura 55-24.1?

Problema 55-25    Fonte:   Problema 18 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

Para o circuito mostrado na Figura 55-25.1, temos que E está em fase com E₁ e a leitura do voltímetro V é de 60 volts. Além disso, X é um componente R , L ou C puro.   Determine E₁,  E   e   X.

Problema 55-26    Fonte:   Problema 38 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2011 - Prof. Dr. Valner Brusamarello.

Para o circuito mostrado na Figura 55-26.1, temos que |V_R| = 2 |I|. Sabemos que V_R está atrasada 90° em relação a I. Além disso, X é um componente R , L ou C puro.   Determine R e  X.

Problema 55-27    Fonte:   Adaptado do Problema 30 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

Sabendo que no circuito mostrado na Figura 55-27.1, V_ab = 60√3∠θ e que o voltímetro V mede 60 volts entre os pontos 1 e 2, determine:

a) V_cb sabendo que o mesmo está 30° atrasado em relação a V_ab.

b) O valor de V_ac e de I_T.

c) Os valores de R e X.

Problema 55-28    Fonte:   Problema 33 - Lista de Problemas RLC - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2017 - Prof. Dr. Valner Brusamarello.

Determine os valores de R e X no circuito mostrado na Figura 55-28.1, sabendo que I = 1,6∠73,1°.

Atenção - Na lista de exercícios da UFRGS, a resposta a este problema está com erro de digitação. A resposta correta é:   X = -9  e  R = 1,5. Na lista consta X = 9. Nesse caso, X seria um indutor. Não é o caso. X é um capacitor com reatância de 9 Ω, como será demonstrado abaixo, na solução do problema.

Problema 55-29    Fonte:   Problema 7 - Lista IV de Problemas RLC 2008 - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

No circuito mostrado na Figura 55-29.1, determine o módulo e fase da fonte de tensão E e o valor de Z (sabe-se que Z = X∠60°, onde X é uma constante a determinar). Determine, também, o valor da constante A, sabendo que a corrente I₃ vale 15 A e o voltímetro V indica 75 V. Sabe-se ainda que o ângulo α está 60° adiantado em relação à V_ab. Observe que é fornecida, no circuito, a tensão sobre Z e o valor K = 3√3 - j7.

Problema 55-30    Fonte:   Adaptado do Problema 4 - Lista IV de Problemas RLC 2008 - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

No circuito mostrado na Figura 55-30.1, sabe-se que a leitura do voltímetro V é de 70 volts. Além disso, a tensão E está atrasada de 30° em relação à V_ab. Determine o módulo e fase da fonte de tensão E, bem como o valor e natureza de X. Determine, também, o valor de V_ab , I e a tensão V_ca. Faça um diagrama fasorial das principais tensões no circuito.

Problema 55-31    Fonte:   Adaptado do Problema 31 - Lista IV de Problemas RLC 2008 - Disciplina Circuitos Elétricos da Escola de Engenharia - UFRGS - 2008 - Prof. Dr. Valner Brusamarello.

No circuito mostrado na Figura 55-31.1, sabe-se que a leitura do voltímetro V é 100 volts e i = A∠φ. Além disso, a tensão lida pelo voltímetro está em fase com V_m. Também, sabe-se que φ = 36,87°. Determine:

a) os valores de i, i₁ e i₂;

b) o valor de A e X;

c) o valor de Z.
