Problema + Dificil 78-1
Fonte: Problema elaborado pelo autor do site.

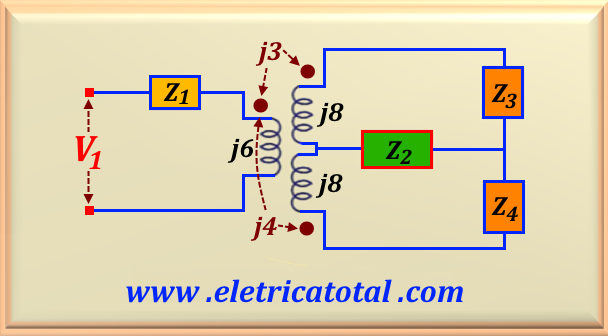

No circuito mostrado na Figura 78-01.a, sabemos que:
V1 = 120 volts, Z1 = 4 + j4 Ω, Z2 = - j10 Ω,
Z3 = 6 + j8 Ω e Z4 = 4 - j2 Ω. Calcule as correntes em todas as malhas.
Solução do problema:
clique aqui!
Problema + Dificil 78-2
Fonte: Problema elaborado pelo autor do site.

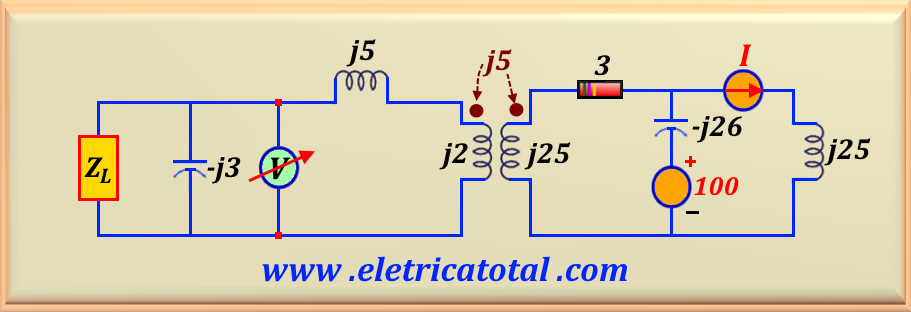

No circuito mostrado na Figura 78-02.a, sabemos que o valor medido pelo voltímetro V é de
V = 100 volts, quando ZL = 3 + j3. Determine a leitura do voltímetro V
quando substituímos o valor de ZL por ZL = 3,3 + j7,6 Ω.
Solução do problema:
clique aqui!
