Problemas Resolvidos sobre Parâmetros Z

Problema 31-1 Fonte: Problema elaborado pelo autor do site.

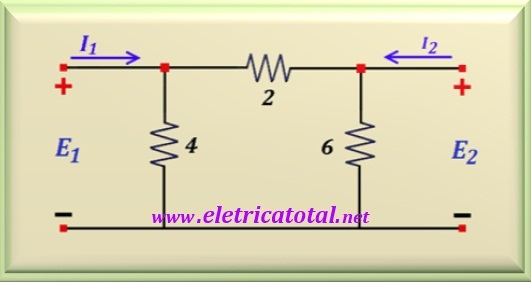

No circuito mostrado na Figura 31-1.1 determine os parâmetros "Z".

Solução do problema: clique aqui!

Problema 31-2 Fonte: Exercício 17-3 - página 699 HAYT, William H. Jr. , KEMMERLY, Jack E. , DURBIN, Steven M. - Livro: Análise de Circuitos em Engenharia - Ed. McGraw Hill - 7ª Edição - 2008.

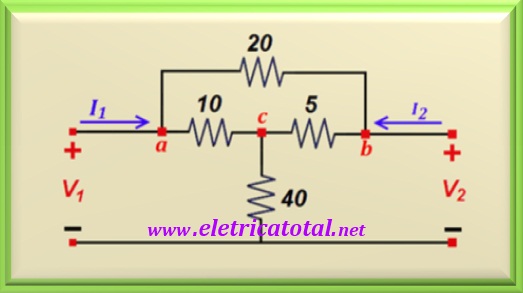

No circuito mostrado na Figura 31-2.1 determine os parâmetros "Z".

Solução do problema: clique aqui!

Problema 31-3 Fonte: problema 19-6 - página 808 - SADIKU, Matthew N. O. , ALEXANDER, Charles K. - Livro: Fundamentos de Circuitos Elétricos - Mc Graw Hill - 5ª edição - 2013.

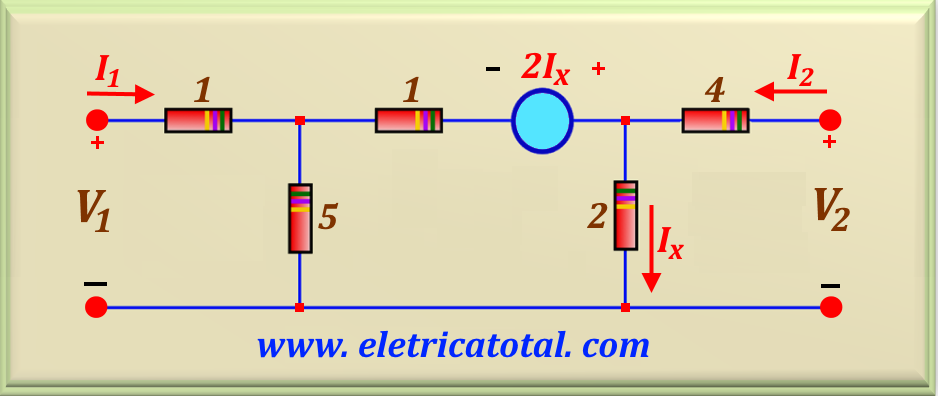

No circuito mostrado na Figura 31-3.1 determine os parâmetros "Z"

Solução do problema: clique aqui!

Problema 31-4 Fonte: problema elaborado pelos autores do site.

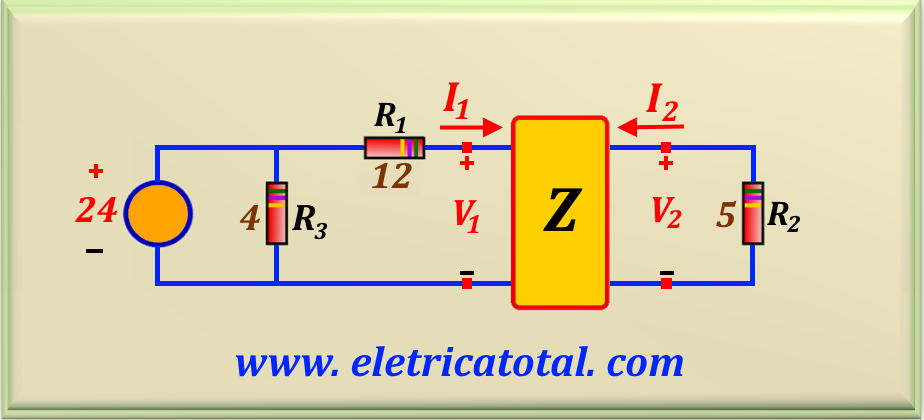

No circuito mostrado na Figura 31-4.1 determine os valores de V₁, V₂, I₁ e I₂ sabendo que: Z₁₁ = 8, Z₁₂ = -12, Z₂₁ = -5 e Z₂₂ = 15,5

Solução do problema: clique aqui!

Problema 31-5 Fonte: problema 19-15 - página 809 - SADIKU, Matthew N. O. , ALEXANDER, Charles K. - Livro: Fundamentos de Circuitos Elétricos - Mc Graw Hill - 5ª edição - 2013.

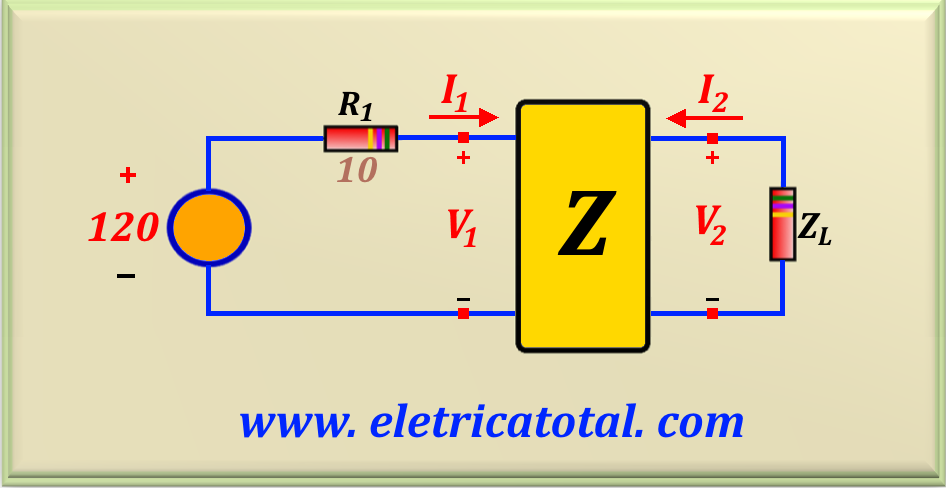

No circuito mostrado na Figura 31-5.1 sabemos que: Z₁₁ = 40, Z₁₂ = 60, Z₂₁ = 80 e Z₂₂ = 120. Determine:

a ) o valor de Z_L para que haja máxima transferência de potência para a carga:

b ) o valor da potência máxima liberada para a carga.

Problema 31-6 Fonte: Problema elaborado pelo autor do site.

No circuito mostrado na Figura 31-6.1 determine:

a) os parâmetros "Z" :

b) os parâmetros "Y" :

c) verifique sua equivalência com o uso da Tabela 30-01

Solução do problema: clique aqui!

Problema 31-7 Fonte: Questão 01 - página 56 - GERT, Foerster & TREGNAGO, Rodrigo - Livro: Circuitos Elétricos - Ed. da Universidade - Ufrgs - 1987.

Seja o quadripolo "A" definido pelas seguintes equações:

V₁ = 5 I₁

V₂ = - 2,5 I₁ + 5 I₂

Determine a leitura do amperímetro "A" no circuito mostrado na Figura 31-07.1.

Solução do problema: clique aqui!

Problema 31-8 Fonte: Questão 1 - prova Circuitos Elétricos - Escola Engenharia - Ufrgs - 1975.

No circuito mostrado na Figura 31-08.1, sabe-se que o quadripolo "B" obedece as seguintes equações:

V₃ = K I₃ + 3 I₄

V₄ = 3 I₃ + 6 I₄

Além disso, o quadripolo "A" é passivo e sabe-se que quando a chave "S" está na:

posição 1 ⇒ I = 1 A e V_o = 10 volts

posição 2 ⇒ V_o = 25/ 3 volts

posição 3 ⇒ I₁ = 5 A

Com essas informações, obtenha os parâmetros Z do quadripolo "A" e a constante K.

Solução do problema: clique aqui!

Problema 31-6 Fonte: Problema elaborado pelo autor do site.

No circuito mostrado na Figura 31-6.1 determine:

a) os parâmetros "Z" :

b) os parâmetros "Y" :

c) verifique sua equivalência com o uso da Tabela 30-01

Solução do problema: clique aqui!
